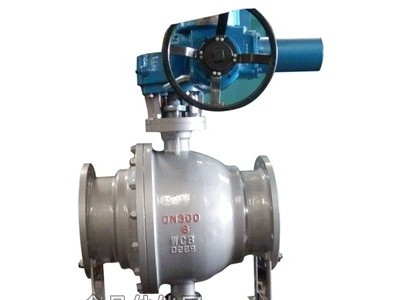

Q947MF电动喷煤粉球阀由阀体、阀盖、球体、密封圈、阀轴、阀座、电动装置等组成。关阀时，接通电源，按阀关按钮，启动电动装置驱动阀轴，带动球体顺时针方向旋转，使阀关闭。开阀则反之。
Q947MF电动喷煤粉球阀适用于长输管线和一般工业管线，其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑，适用于各种腐蚀性和非腐蚀性介质。工作时，阀前流体压力在球体上产生的作用力全部传递给轴承，不会使球体向阀座移动，因而阀座不会承受过大的压力，所有固定式球阀的转矩小、阀座变形小，密封性能稳定、使用寿命长，电动喷煤粉球阀适用于高压、大口径管道场合。
Q947MF电动喷煤粉球阀具有弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部设有弹簧保证阀座紧贴球体，保持密封。阀门上下阀杆均设有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。该阀采用全通径的结构使阀门流量孔径与管线内径一致，以便管线清扫。
二、Q947MF电动喷煤粉球阀主要性能规范表
| 公称压力 | 1.6MPa | 2.5MPa | 4.0MPa |
| 强度试验压力 | 2.4MPa | 3.75MPa | 6.4MPa |
| 密封试验压力 | 1.8MPa | 2.75MPa | 4.4MPa |
三、Q947MF电动喷煤粉球阀主要零部件材料表
| 序号 | 零件 名称 | 材料 | ||
| Q947MF-C | Q947MF-P | Q947MF-R | ||
| 1 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 2 | 球板 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 3 | 阀杆 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 4 | 密封圈 | 增强聚四氟乙烯、对位聚苯 | ||
| 5 | 填料 | 聚四氟乙烯、柔性石墨 | ||
| 适用介质 | 石灰、煤粉末、煤灰 | 硝酸类 | 醋酸类 | |
| 适用温度 | -28℃～300℃ | |||
五、Q947MF电动喷煤粉球阀主要执行器型号表
| 公称压力 PN(MPa) | 公称通经 DN(mm) | 电动装置 | |
| 电源 | 功率KW | ||
| 0.25-1.0 | 200 | AC38050Hz | 0.55 |
| 250 | 0.55 | ||
| 300 | 0.55 | ||
| 350 | 0.75 | ||
| 400 | 0.75 | ||
| 500 | TQ8000 | ||
| 600 | |||
| 1.6 | 200 | QB250 | |
| 250 | |||
| 300 | |||
| 350 | TQ4000 | ||
| 400 | |||
| 450 | |||
| 500 | TQ8000 | ||
| 600 | |||
六、Q947MF电动喷煤粉球阀主要执行标准表
| 设计制造 | 结构长度 | 法兰尺寸 | 压力温度 | 检验试验 |
| GBT/12237 | GB1221-89 | GB9113/JB79-59 | GB9131 | GB13927 |
七、Q947MF电动喷煤粉球阀主要结构图
