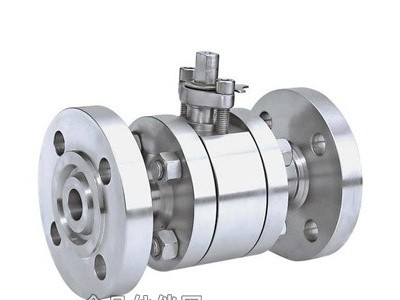

Q41N高压球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门，既正向旋转1/4圈(90°)时，阀关断。反向旋转1/4圈(90°)时，阀开启。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。
新然阀门厂生产的Q41N高压球阀所有部件均为锻件，采用下装式阀杆，设备倒密封结构，采用镶嵌式阀座，阀座背后设备O型圈，确保介质不外漏，密封面采用尼龙1010，它的磨擦系数通常为巴氏合金的1/3，是一种自然滑性材料，但抗弯曲强度和冲击强度及较高的延性，与金属不相上下。二、Q41N高压球阀主要零部件材料表
| 序号 | 零件名称 | 材料 | ||||||
| Q41N-C | Q41N-P | Q41N-R | ||||||
| 1 | 阀体、阀盖 | A105、45 | 304/1Cr18Ni9Ti | 316/1Cr18Ni12Mo2Ti | ||||
| 2 | 球体、阀杆 | 1Cr18/Cr18Ni9Ti | 304/1Cr18Ni9Ti | 316/1Cr18Ni12Mo2Ti | ||||
| 3 | 手柄 | 铸铁/WCB | ||||||
| 4 | 密封圈 | 尼龙 | ||||||
| 5 | 垫片、填料 | 聚四氟乙烯(PTFE)、对位聚苯(PPL) | ||||||
| 适用介质 | 水、蒸汽、油品 | 硝酸类 | 醋酸类 | |||||
三、Q41N高压球阀主要性能规范表
| 公称压力PN(MPa) | 16 | 32 |
| 强度试验压力(壳体) | 24MPa | 48 MPa |
| 低压密封试验压力(气) | 0.6MPa | |
| 高压密封试验压力(液) | 17.6 MPa | 35.2MPa |
五、Q41N高压球阀主要结构图
客户订货须知
尊敬的客户！如果你需要的Q41N高压球阀使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们新然阀门厂的专业工程师为您审核选型。
