首页 > 供应产品 > Q647MF气动喷煤粉球阀

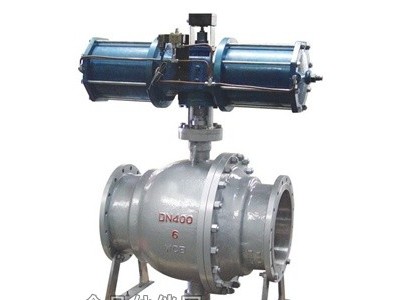

Q647MF气动喷煤粉球阀
浏览: 789
品牌: 新然阀门
产品规格: 1000
单价: 面议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2021-06-05 00:05

详细信息
 一、Q647MF气动喷煤粉球阀产品概述

Q647MF气动喷煤粉球阀是新然阀门厂根据客户工况要求不断技术改进的作为控制含尘、含固体粉末的新型产品,该产品特别适用于高炉煤粉喷吹、空气管路及喷枪管路等系统。其的优越性深受广大使用单位的好评,该阀阀座带有磨损自动补偿装置,能有效确保阀门的密封性能;特殊材料制成的密封圈,具有耐高温、耐磨损、使用寿命长的特点;Q647MF气动喷煤粉球阀结构紧凑、启闭灵活、安装维修方便。

二、Q647MF气动喷煤粉球阀主要性能规范表

公称压力

1.6MPa

2.5MPa

4.0MPa

强度试验压力

2.4MPa

3.75MPa

6.4MPa

密封试验压力

1.8MPa

2.75MPa

4.4MPa

执行器

型号

GT或AW系列

气源压力

0.3-0.7MPa

三、Q647MF气动喷煤粉球阀主要零部件材料表

序号

零件

名称

材料

Q647MF-C

Q647MF-P

Q647MF-R

1

阀体

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

2

球板

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

3

阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

4

密封圈

增强聚四氟乙烯、对位聚苯

5

填料

聚四氟乙烯、柔性石墨

适用介质

石灰、煤粉末、煤灰

硝酸类

醋酸类

适用温度

-28℃~300℃

四、Q647MF气动喷煤粉球阀主要外形尺寸表

公称压力

PN(MPa)

公称通径

DN(mm)

尺寸(mm)

L

W

H

1.6

25

165

235

298

32

178

235

304

40

190

330

370

50

220

330

376

65

241

400

425

80

283

510

484

100

305

510

531

125

356

580

570

150

394

720

570

200

457

720

610

250

533

900

670

300

610

1050

740

350

686

1290

790

400

762

1600

905

其余连接尺寸请参阅样本《主要外型与连接尺寸表》

五、Q647MF气动喷煤粉球阀主要执行器型号表

公称通径
DN(mm)

执行器型号(仅供参考)

1.6-2.5MPa

4.0MPa

50

GTD-80

GTD-100

65

GTD-100

GTD-100

80

GTD-100

GTD-115

100

GTD-115

GTD-125

125

GTD-160

AW13

150

GTD-90

AW13

200

AW17

AW17

250

AW17

AW20

300

AW20

AW20

350

AW20

AW28

400

AW28

AW28

450

AW28

AW35

500

AW28

AW35

六、Q647MF气动喷煤粉球阀主要结构图

客户订货须知

尊敬的客户!如果你需要的喷煤粉球阀使用场合非常重要或环境比较复杂,请您尽量提供设计图纸和详细参数,由我们新然阀门厂的专业工程师为您审核选型。

如你对该产品还有任何疑问可致电我们,我们将为您提供质的售前咨询服务。咨询电话:15158748774。更多相关产品详情介绍请登陆:
