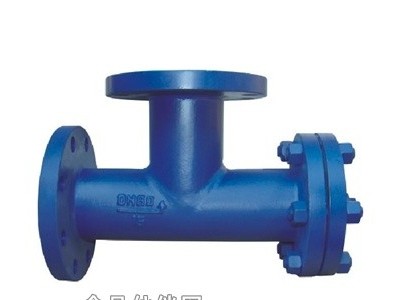

ST14正折流式T型过滤器与反折流式T型过滤器差别在于正折流式丝网在滤筒内，反折流式丝网在滤筒外，该种过滤设备广泛应用于蒸汽、空气、水、油品等多种介质的管线中，用于保护管线系统上各种设备，如水泵、阀门等，免受管道内的铁锈、焊渣等杂物带来对管道的堵塞和损坏。具有抗污性能强，排污方便，流通面积大，压力损失小，结构简单，体积小等特点。
ST14正折流式T型过滤器的过滤网材质均是不锈钢，耐腐蚀性强，因此，是石油、化工、制药、食品等领域的必备过滤设备。
二、ST14正折流式T型过滤器主要零部件材料表
| 序号 | 零件名称 | 材料名称 | ||||
| ST14-C | ST14-P | ST14-PL | ST14-R | ST14-RL | ||
| 1 | 法 兰 | WCB | 304 | 304L | 316 | 316L |
| 2 | 阀 体 | WCB | 304 | 304L | 316 | 316L |
| 3 | 滤 网 | 304、304L、316、316L | ||||
| 4 | 紧固件 | WCB/35# | 304 | 304L | 316 | 316L |
| 5 | 密封件 | 耐油石棉橡胶、聚四氟乙烯 | ||||
| 6 | 排放口 | WCB | 304 | 304L | 316 | 316L |
| 7 | 阀 盖 | WCB | 304 | 304L | 316 | 316L |
三、ST14正折流式T型过滤器主要执行标准表
| 设计标准 | HG/T 21627-91、GB/T 14382-93、SH/T 3411-99 |
| 法兰标准 | GB/T 9112-2000、HG 20592-2009、HG 20592-97、HG 20615-97 |
| 结构长度标准 | GB/T 12221或按客户要求 |
| 试验与检验标准 | JB/T 9092或客户指定标准 |
四、ST14正折流式T型过滤器主要外型尺寸表
| 公称通径 DN(mm) | 尺寸(mm) | 有效过滤 面积(m2) | ST14C排放口"B" | ST14S排放口"B" | 重量 (Kg) | |||||||||
| PN1.0-2.5 | PN4.0 凹面 | PN1.0-2.5 凸面 | PN4.0 凹面 | |||||||||||
| D | L | L1 | L2 | H | I | PN1.0 | PN2.5 | PN4.0 | ||||||
| 50 | 57 | 300 | 528 | 164 | 164 | 16 | 0.0132 | ZG1/2" | DN20 | DN20 | DN20 | 11.2 | 13.1 | 14.3 |
| 65 | 76 | 338 | 594 | 184 | 184 | 25 | 0.0202 | ZG1/2" | DN20 | DN20 | DN20 | 15.6 | 17.7 | 19.8 |
| 80 | 89 | 368 | 652 | 196 | 196 | 30 | 0.0276 | ZG1/2" | DN20 | DN20 | DN20 | 18.3 | 23.2 | 24.9 |
| 100 | 108 | 423 | 735 | 220 | 175 | 40 | 0.0373 | ZG1/2" | DN20 | DN20 | DN20 | 23.3 | 32.8 | 36.6 |
| 125 | 133 | 466 | 814 | 240 | 194 | 45 | 0.0544 | ZG3/4" | DN20 | DN20 | DN20 | 31.7 | 46.2 | 52.5 |
| 150 | 159 | 521 | 817 | 270 | 217 | 55 | 0.0776 | ZG3/4" | DN20 | DN20 | DN20 | 42.2 | 61.3 | 70.7 |
| 200 | 219 | 630 | 1108 | 320 | 268 | 70 | 0.1260 | ZG3/4" | DN20 | DN20 | DN20 | 67.1 | 98.1 | 142.1 |
| 250 | 273 | 738 | 1310 | 370 | 320 | 90 | 0.1915 | ZG3/4" | DN20 | DN20 | DN20 | 102.2 | 140.8 | 219.1 |
| 300 | 325 | 846 | 1512 | 420 | 372 | 105 | 0.2673 | ZG3/4" | DN20 | DN20 | DN20 | 119.4 | 213.4 | 324.3 |
| 350 | 377 | 911 | 1631 | 450 | 401 | 120 | 0.3253 | ZG3/4" | DN25 | DN25 | - | 176.2 | 296.3 | 445.8 |
| 400 | 426 | 1038 | 1840 | 521 | 449 | 140 | 0.4094 | ZG3/4" | DN25 | DN25 | - | 244.3 | 403.6 | 659.8 |
| 500 | 529 | 1234 | 2208 | 609 | 539 | 230 | 0.6444 | ZG3/4" | DN25 | - | - | 362.5 | 653.4 | 941.4 |
| 600 | 630 | 1340 | 2454 | 710 | 564 | 250 | 0.8598 | ZG3/4" | DN25 | - | - | 481.0 | 897.2 | - |
五、ST14正折流式T型过滤器主要结构图
尊敬的客户！订购ST14正折流式T型过滤器时请注明产品公称通径、公称压力、阀体材质、滤芯材质、过滤介质及过滤精度，是否配对法兰、螺栓螺母及垫片，我公司可按客户需求承接定制，欢迎来电咨询，咨询手机：15158748774，更多关于正折流式T型过滤器相关产品详细介绍请登陆：
