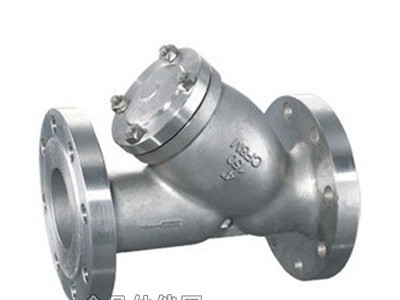

GL41H美标Y型过滤器是按API16D/ANSIB16.34设计制造标准生产的一款过滤器产品，属于美标阀门系列，是除去液体中含有固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作和运转，达到稳定工艺过程、保障安全的作用，其连接法兰标准按ANSIB16.5；检验和试压标准API598；结构长度标准遵循ANSIB16.10标准，材料标准按ANSI/ASTM执行。
我厂生产的美标Y型过滤器可根据客户不同需要设置过滤网目数，一般通水网为 10~20 目，通气网为 40~100 目，通油网为 100~160 目，过滤网材质均为不锈钢(特殊情况可按用户要求制作过滤网)。
二、美标Y型过滤器主要零件部件材料表
| 序号 | 零件名称 | 材料名称 | |||
| GL41H-C | GL41H-P | GL41H-R | GL41H-RL | ||
| 1 | 阀体 | A105 | F304 | F316 | F316L |
| 2 | 阀盖 | A105 | F304 | F316 | F316L |
| 3 | 滤网 | SS304 | SS304 | SS316 | SS316L |
| 4 | 螺栓 | A193-B7 | A193-B8 | ||
| 5 | 螺母 | A194-2H | A194-8 | ||
| 6 | 垫片 | PTFE、柔性石墨+SS304 | |||
| 7 | 排污污塞 | A105 | SS304 | SS316 | SS316L |
三、美标Y型过滤器主要执行标准表
| 设计制造标准 | API16D/ANSIB16.34 |
| 结构长度标准 | ANSIB16.10 |
| 连接法兰标准 | ANSIB16.5 |
| 检验和试压标准 | API598 |
| 材料标准 | ANSI/ASTM |
四、美标Y型过滤器主要外型尺寸表
| 压力等级 CLASS | 公称通径 SIZE(in) | 尺寸(mm) | ||||||||
| L | d | D | D1 | D2 | b | f | Z-Φd | H | ||
| 150LB | 1/2" | 130 | 13 | 89 | 60.5 | 35 | 12 | 1.6 | 4-Φ15 | 69 |
| 3/4" | 150 | 19 | 98 | 70.0 | 43 | 12 | 4-Φ15 | 72 | ||
| 1" | 160 | 25 | 108 | 79.5 | 51 | 12 | 4-Φ15 | 78 | ||
| 11/4" | 180 | 32 | 117 | 89.0 | 64 | 13 | 4-Φ15 | 95 | ||
| 11/2" | 200 | 38 | 127 | 98.5 | 73 | 15 | 4-Φ15 | 105 | ||
| 2" | 203 | 51 | 152 | 120.5 | 92 | 16 | 4-Φ19 | 188 | ||
| 21/2" | 216 | 64 | 178 | 139.5 | 105 | 18 | 4-Φ19 | 205 | ||
| 3" | 241 | 76 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 218 | ||
| 4" | 292 | 102 | 229 | 190.5 | 157 | 24 | 8-Φ19 | 255 | ||
| 5" | 342 | 127 | 254 | 216.0 | 186 | 24 | 8-Φ22 | 290 | ||
| 6" | 406 | 152 | 279 | 241.5 | 216 | 26 | 8-Φ22 | 335 | ||
| 8" | 495 | 203 | 343 | 298.5 | 270 | 29 | 8-Φ22 | 420 | ||
| 10" | 622 | 254 | 406 | 362.0 | 324 | 31 | 12-Φ25 | 495 | ||
| 12" | 698 | 305 | 483 | 432.0 | 381 | 32 | 12-Φ25 | 550 | ||
| 14" | 787 | 337 | 533 | 476.0 | 413 | 12-Φ25 | 610 | |||
| 16" | 914 | 387 | 597 | 540.0 | 470 | 37 | 16-Φ29 | 675 | ||
| 18" | 978 | 438 | 635 | 578.0 | 533 | 40 | 16-Φ32 | 750 | ||
| 20" | 1016 | 489 | 699 | 635.0 | 584 | 43 | 20-Φ32 | 805 | ||
五、美标Y型过滤器主要结构图
美标Y型过滤器可按客户需求承接定制，欢迎来电咨询，咨询手机：15158748774，更多关于美标Y型过滤器相关产品详细介绍请登陆：
