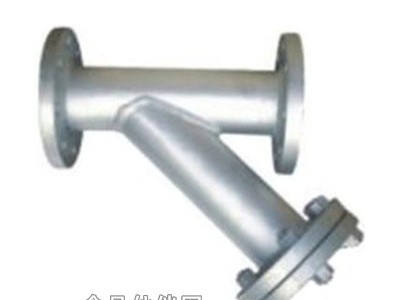

SBY型焊制Y型过滤器主要材质是由卷管或无缝管按一定角度焊接而成，它有法兰连接和对焊连接两种，阀体材质有20#、304、304L、316、316L，口径为DN150-DN1200，压力6.4MPa-25MPa。
焊接过滤器可根据用户要求，阀体长度、斜体长度，滤网的材质，阀体的改造都可以按图纸加工，方便于客户的要求。
二、焊制Y型过滤器主要零件部件材料表
| 序号 | 零件名称 | 材料名称 | ||||
| SBYI-C | SBY-P | SBY-PL | SBYI-R | SBY-RL | ||
| 1 | 法 兰 | WCB | 304 | 304L | 316 | 316L |
| 2 | 阀 体 | 20# | 304 | 304L | 316 | 316L |
| 3 | 滤 网 | 304、304L、316、316L | ||||
| 4 | 螺栓螺帽 | WCB/35# | 304 | 304L | 316 | 316L |
| 5 | 垫 片 | 金属石墨、丁腈橡胶、聚四氟乙烯 | ||||
| 6 | 排污口 | 20# | 304 | 304L | 316 | 316L |
| 7 | 阀 盖 | 20# | 304 | 304L | 316 | 316L |
| 8 | 滤 筒 | 20# | 304 | 304L | 316 | 316L |
三、焊制Y型过滤器主要技术参数表
| 设计标准 | SH/T3411-1999、HG/T21627-91、GB/T14382-93 |
| 法兰标准 | GB/T9112-2000、HG20592-2009、HG20615-97 |
| 结构长度标准 | GB/T12221 |
| 试验与检验标准 | JB/T9092 |
| 公称通径 | DN15-DN600 |
| 公称压力 | 6.4MPa-25MPa |
| 工作介质 | 天燃气、合成气、水、液压油 |
| 过滤器精度 | 5-1000μm |
四、焊制Y型过滤器主要外型尺寸表
| 型号 | 公称通径 DN(mm) | 尺寸(mm) | 重量 (Kg) | |||
| L | H | H1 | B | |||
| SBY | 15 | 260 | 280 | 181 | R3/8" | 6.5/7.6 |
| 20 | 280 | 308 | 205 | R3/8" | 7.5/9.9 | |
| 25 | 290 | 322 | 215 | R3/8" | 8.8/11.3 | |
| 40 | 300 | 354 | 246 | R3/8" | 13.7/17.5 | |
| 50 | 320 | 367 | 250 | R1/2" | 17.8/24.8 | |
| 65 | 340 | 382 | 273 | R1/2" | 21.4/27.1 | |
| 80 | 380 | 438 | 305 | R1/2" | 27.2/38.6 | |
| 100 | 450 | 532 | 362 | R3/4" | 42.6/63.2 | |
| 150 | 580 | 636 | 437 | R3/4" | 73.1/111.5 | |
| 200 | 700 | 750 | 519 | R3/4" | 125.4/185.1 | |
| 250 | 800 | 877 | 605 | R3/4" | 202.7/289 | |
| 300 | 950 | 1061 | 727 | R1" | 305.7/429 | |
| 350 | 1050 | 1250 | 820 | R1" | - | |
| 400 | 1250 | 1482 | 900 | R1" | - | |
五、焊制Y型过滤器主要结构图
