一、V型球阀产品概述

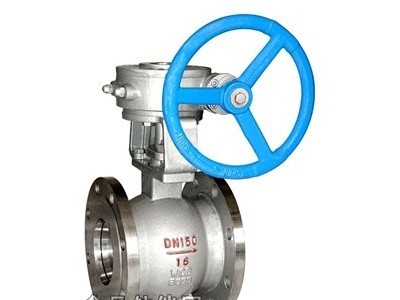

VQ347F/H/Y法兰式V型球阀是采用板簧加载的可动阀座结构,阀座与球体不会产生卡阻或脱离等问题,密封可靠,使用寿命长,本产品阀芯设计成带有特殊开关的V型切口,流通能力大,压力损失小,并具有精确的截流特性和控制功能,流量特性为近似等百分比,启闭件采用V型球缺结构,完全解决了阀腔易沉积介质的问题。
VQ347F/H/Y法兰式V型球阀球芯上的V型切口与阀座之间具有剪切作用,既具有自洁功能又可防止球芯卡死,特别适用于高粘度、含纤维、固体颗粒及浆料等介质,在造纸工业的纸浆显得尤为优势。
二、V型球阀主要零件部件材料表
序号 | 零件名称 | 材料名称 | |||
1 | 阀体 | WCB | CF8 | CF8M | CF3M |
2 | 底座 | WCB | CF8 | CF8M | CF3M |
3 | 下阀轴 | 2Cr13 | 304 | 316 | 316L |
4 | 密封圈 | 2Cr13+氮化/PTFE/PPL | |||
5 | 球体 | CF8 | CF8 | CF8M | CF3M |
6 | 上阀轴 | 2Cr13 | 304 | 316 | 316L |
7 | 填料 | 不锈钢+PTFE/PPL/柔性石墨 | |||
8 | 填料压盖 | WCB | CF8 | CF8M | CF3M |
9 | 压板 | WCB | CF8 | CF8M | CF3M |
三、V型球阀主要性能参数表
公称压力 | 试验压力 | 适用介质 | 适用温度 | |
壳体试验 | 密封试验 | |||
1.6 | 2.4MPa | 1.76MPa | 水、油、气及 | -28℃~550℃ |
2.4 | 3.75MPa | 2.75MPa | ||
4.0 | 6.0MPa | 4.4MPa | ||
应用规范 | 连接法兰 | JB79-59、 GB20592-97、AMSI B16.5 | ||
检验和试验 | JB/T 9092-99 、API 598 |
四、V型球阀主要外型尺寸表
