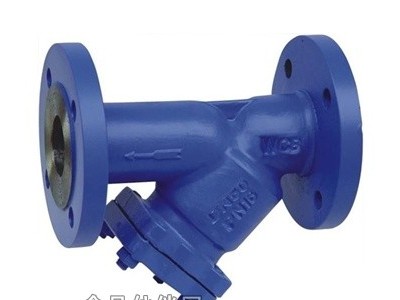

DGL41H德标Y型过滤器是采用德国制造标准生产的一款过滤器产品，也属于德标阀门的一种，是输送介质的管道系统不可缺少的一种过滤装置，主要适用于热油系统、电站、蒸汽系统、热水系统、热电厂、天然气供应系统、水循环系统、冷冻系统等行业，其执行标准为：结构长度标准DIN3202-F1系列；法兰标准DIN2531-2545；壳体强度试验1.5×PN。
我厂生产的德标Y型过滤器可根据客户不同需要设置过滤网目数，一般通水网为 10~20 目，通气网为 40~100 目，通油网为 100~160 目(特殊情况可按用户要求制作过滤网)。
二、德标Y型过滤器主要零件部件材料表
| 序号 | 零件名称 | 材料名称 | ||
| DGL41H-C | DGL41H-P | DGL41H-R | ||
| 1 | 阀体 | GG GS-C25 | CF8 | CF8M |
| 2 | 阀盖 | GG GS-C25 | CF8 | CF8M |
| 3 | 滤网 | S.S304 | ||
| 4 | 螺栓 | A193-B7 | 1Cr18Ni9Ti | |
| 5 | 螺母 | A1942H | 1Cr18Ni9Ti | |
| 6 | 中密封垫片 | 柔性石墨+SS304 | ||
| 7 | 螺塞 | S.S304 | ||
三、德标Y型过滤器主要执行标准表
| 结构长度标准 | DIN3202-F1 |
| 连接法兰标准 | DIN2531-2545 |
| 压力温度等级 | GB/T12224-2005 |
| 试验检验标准 | GB/T13927-2008 |
四、德标Y型过滤器主要外型尺寸表
| 公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | Kv值 (m3/h) | 重量(Kg) | |||
| L | H | PN16 | PN25 | PN40 | |||
| 1.6-4.0 | 15 | 130 | 85 | 7 | 3 | 3.5 | 4 |
| 20 | 150 | 95 | 11 | 4 | 4 | 5 | |
| 25 | 160 | 110 | 18 | 5 | 5.5 | 6 | |
| 32 | 180 | 125 | 26 | 7 | 7 | 8 | |
| 40 | 200 | 145 | 37 | 9 | 9 | 10 | |
| 50 | 230 | 155 | 60 | 12 | 12 | 13 | |
| 65 | 290 | 175 | 100 | 16 | 16 | 19 | |
| 80 | 310 | 210 | 150 | 21 | 21 | 24.5 | |
| 100 | 350 | 230 | 230 | 30 | 32 | 35 | |
| 125 | 400 | 270 | 330 | 43 | 47 | 51 | |
| 150 | 480 | 300 | 400 | 61 | 64 | 71 | |
| 200 | 600 | 385 | 650 | 121 | 144 | 144 | |
| 250 | 730 | 535 | 1200 | 154 | 178 | 178 | |
| 300 | 850 | 680 | 1900 | 255 | 285 | 285 | |
| 350 | 980 | 680 | 1850 | 358 | 378 | 420 | |
| 400 | 1100 | 780 | 2890 | 485 | 500 | 520 | |
五、德标Y型过滤器盖部排污孔M规格表
| DN15-20 | M10×1.5 |
| DN25-32 | M12×1.5 |
| DN40-80 | M20×1.5 |
| DN100-150 | M27×1.5 |
| DN200-300 | M33×1.5 |
| DN350及以上 | M48×2 |
六、德标Y型过滤器主要结构图
德标Y型过滤器可按客户需求承接定制，欢迎来电咨询，咨询手机：15158748774
