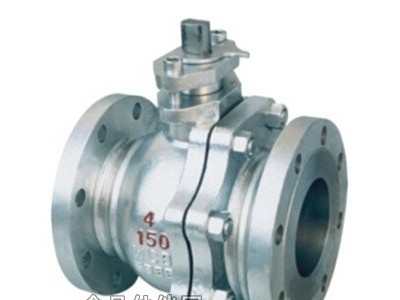

一、Q41H/Y美标硬密封浮动球阀产品概述Q41H/Y美标硬密浮动球阀阀座采用板簧加载的金属密封结构，在高温下启闭轻松，球体及阀座采用特殊硬化处理，密封面不擦伤。该阀除球体表面和阀座表面的特殊硬化处理外，在其它密封材料方面采用柔性石墨、金属缠绕式垫片等，故能用于高温、高压工况，并具耐火烧功能。Q41H/Y美标硬密封浮动球阀具有双向密封功能，其工作性能稳定、耐磨损度强、耐温耐腐能力高，新然阀门厂生产的美标金属硬密封浮动球阀适用于各种含颗粒介质、温度极高的工业管线上作为启闭或流体通断使用。Q41H/Y美标硬密浮动球阀采用了弹性加载结构，在正常关闭情况下确保了球体密封面与阀座密封之间的接触，在高温工况下，能有效补偿内件受热膨胀，避免因高温而导致的卡阻，适合于中小口径高温使用场合。 二、Q41H/Y美标硬密封浮动球阀主要零部件材料表

序号	零件名称	材质
		Q41H/Y-C
1	阀体	A216-WCB
2	密封圈	柔性石墨
3	阀座	304
4	球体	A276-420
5	螺母	A194-2H
6	螺柱	A193-B7
7	座垫	304
8	弹簧	AISI 9260
9	垫片	B12.10-304/F.G
10	填料	柔性石墨
11	填料压盖	A216-WCB
12	挡圈	AISI 1066
13	阀杆	A276-410
14	螺钉	A193-B7

三、Q41H/Y美标硬密封浮动球阀主要性能规范表

压力等级		磅级(Class)
		150Lb	300Lb	400Lb	600Lb
试验压力 (MPa)	壳体试验	3.03	7.5	10.2	15.0
	密封试验	2.2	5.5	7.48	11.0
适用工况	适用介质	纸浆、浆料、粉尘及含各种固体颗粒的介质
	适用温度	-196~≤550℃
适用规范	设计制造按	API60
	法兰尺寸按	ANSI B16.5
	结构长度按	ANSI B16.0
	检验试验按	API598

四、Q41H/Y美标硬密封浮动球阀主要外形尺寸表

公称压力 PN(MPa)	公称通径 NPS(in)	尺寸(mm)
		L	D	T	G	C	n-φd	W	H
1.6-2.0 Class150	1/2"	108	89	12	35	60.5	4-15	115	72
	3/4"	117	98	12	43	70	4-15	115	76
	1"	127	108	12	51	79.5	4-15	150	92
	11/2"	165	127	14.3	73	98.5	4-16	200	123
	2"	178	152	15.9	92	120.5	4-19	200	132
	21/2"	190	178	17.5	105	139.5	4-19	320	164
	3"	203	190	19.1	127	152.4	4-19	320	173
	4"	229	229	23.9	157	190.5	8-19	450	210
	6"	394	279	26	216	241.5	8-22	8000	288
	8"	457	343	29	270	298.5	8-22	1120	374
	10"	533	406	31	324	362	12-25	1420	366
	12"	610	483	32	381	432	12-25	1420	412
2.5-5.0 Class300	1/2"	140	95	15	35	66.5	4-15	115	72
	3/4"	152	117	16	43	82.5	4-19	115	76
	1"	165	124	18	51	89	4-19	150	92
	11/2"	190	156	20.7	73	114.5	4-22	200	123
	2"	216	165	22.3	92	127	8-19	200	132
	21/2"	241	190	25.4	105	149	8-22	320	164
	3"	283	210	28.5	127	168.5	8-22	320	173
	4"	305	254	31.8	157	200	8-22	450	210
	6"	403	318	36.6	216	270	12-22	1120	336
	8"	502	381	42	270	330	12-25	1420	385
	10"	568	444	48	324	387.5	16-29	1420	370

五、Q41H/Y美标硬密封浮动球阀主要结构图客户订货须知尊敬的客户！如果你需要的Q41H/Y美标硬密封浮动球阀使用场合非常重要或环境比较复杂，请您尽量提供设计图纸和详细参数，由我们新然阀门厂的专业工程师为您审核选型。如你对该产品还有任何疑问可致电我们，我们将为您提供质的售前咨询服务。咨询手机：15158748774；更多相关产品详情介绍请登陆：
