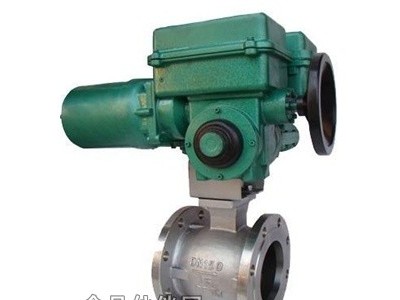

VQ947F/H/Y电动V型调节球阀是一种法兰连接球芯带有V形缺口的旋转式切断阀，该阀流量大、压力损失小，且介质不会沉积在阀体中腔，阀门不仅具有近似等百分比的流量特性，可调范围大，可调比为100:1。
VQ947F/H/Y电动V型调节球阀球芯上的V型切口与阀座之间具有剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于高粘度、含纤维、固体颗粒及浆料等介质。在造纸工业的纸浆显得尤为优势。
二、VQ947F/H/Y电动V型调节球阀主要零件部件材料表
| 序号 | 零件名称 | 材料名称 | |||
| VQ947F/H/Y-C | VQ947F/H/Y-P | VQ947F/H/Y-R | VQ947F/H/Y-RL | ||
| 1 | 底座 | WCB | CF8 | CF8M | CF3M |
| 2 | 阀体 | WCB | CF8 | CF8M | CF3M |
| 3 | 下阀轴 | 2Cr13 | 304 | 316 | 316L |
| 4 | 密封圈 | 2Cr13+氮化/PTFE/PPL | |||
| 5 | 球体 | CF8 | CF8 | CF8M | CF3M |
| 6 | 上阀轴 | 2Cr13 | 304 | 316 | 316L |
| 7 | 填料 | 柔性石墨+不锈钢/PTFE | |||
| 8 | 填料压盖 | WCB | CF8 | CF8M | CF3M |
| 9 | 压板 | WCB | CF8 | CF8M | CF3M |
三、VQ947/H/Y电动V型调节球阀主要性能参数表
| 公称压力 | 试验压力 | 适用介质 | 适用温度 | |
| 壳体试验 | 密封试验 | |||
| 1.6 | 2.4MPa | 1.76MPa | 水、油、气及 | -28℃～550℃ |
| 2.4 | 3.75MPa | 2.75MPa | ||
| 4.0 | 6.0MPa | 4.4MPa | ||
| 应用规范 | 连接法兰 | JB79-59、 GB20592-97、AMSI B16.5 | ||
| 检验和试验 | JB/T 9092-99 、API 598 | |||
四、VQ947F/H/Y电动V型调节球阀主要外型尺寸表
| 公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | |||||
| L | L1 | d | d1 | H1 | H | ||
| 1.6 | 25 | - | - | 64 | 38 | 57 | 200 |
| 40 | - | - | 82 | 49 | 63 | 205 | |
| 50 | 124 | 62 | 100 | 60 | 92 | 225 | |
| 65 | 145 | 72.5 | 120 | 75 | 100 | 235 | |
| 80 | 165 | 82.5 | 131 | 89 | 108 | 260 | |
| 100 | 194 | 97 | 158 | 113 | 117 | 270 | |
| 125 | 210 | 105 | 180 | 140 | , 140 | 320 | |
| 150 | 229 | 114.5 | 216 | 164 | 177 | 340 | |
| 200 | 243 | 121.5 | 268 | 205 | 200 | 390 | |
| 250 | 297 | 148.5 | 326 | 259 | 252 | 420 | |
| 300 | 338 | 169 | - | 300 | 270 | 510 | |
| 2.5 | 25 | - | - | 64 | 38 | 57 | 200 |
| 40 | - | - | 82 | 49 | 63 | 205 | |
| 50 | 124 | 62 | 100 | 60 | 92 | 225 | |
| 65 | 145 | 72.5 | 120 | 75 | 100 | 235 | |
| 80 | 165 | 82.5 | 131 | 89 | 108 | 260 | |
| 100 | 194 | 97 | 158 | 113 | 117 | 270 | |
| 125 | 210 | 105 | 180 | 140 | 140 | 320 | |
| 150 | 229 | 114.5 | 216 | 164 | 177 | 340 | |
| 200 | 243 | 121.5 | 268 | 205 | 200 | 390 | |
| 250 | 297 | 148.5 | 326 | 259 | 252 | 420 | |
| 300 | 338 | 169 | - | 300 | 270 | 510 | |
| CLASS150 | 1’’ | - | - | 64 | 38 | 57 | 200 |
| 11/2’’ | - | - | 82 | 49 | 63 | 205 | |
| 2’’ | 124 | 62 | 100 | 60 | 92 | 225 | |
| 21/2’’ | 145 | 72.5 | 120 | 75 | 100 | 235 | |
| 3’’ | 165 | 82.5 | 131 | 89 | 108 | 260 | |
| 4’’ | 194 | 97 | 158 | 113 | 117 | 270 | |
| 5’’ | 210 | 105 | 180 | 140 | 140 | 320 | |
| 6’’ | 229 | 114.5 | 216 | 164 | 177 | 340 | |
| 8’’ | 243 | 121.5 | 268 | 205 | 200 | 390 | |
| 10’’ | 297 | 148.5 | 326 | 259 | 252 | 420 | |
| 12’’ | 338 | 169 | - | 300 | 270 | 510 | |
五、VQ947F/H/Y电动V型调节球阀主要结构图
