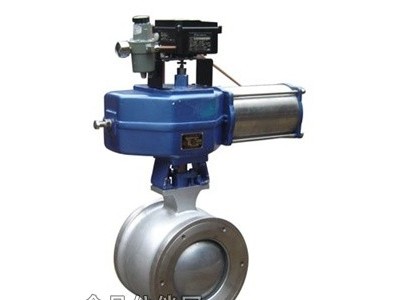

气动V型调节球阀

浏览：	414
品牌：	新然阀门
产品规格：	300
单价：	面议
最小起订量：
供货总量：
发货期限：	自买家付款之日起 3 天内发货
有效期至：	长期有效
最后更新：	2021-06-05 00:01

详细信息

一、VQ677F/H/Y气动V型调节球阀产品概述

VQ677F/H/Y气动V型调节球阀是一种对夹连接固定球阀，该阀是我厂新开发的硬密封、四氟密封调节球阀。它采用板簧加载的可动阀座结构，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用寿命长。对夹V型球阀阀芯设计成带有特殊开关的V型缺口，流通能力大，压力损失小，并具有精确的截流特性和控制功能，流量特性为近似等百分比。启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题。

VQ677F/H/Y气动V型调节球阀的V型切口与金属阀座之间具有剪切作用，特别适合含纤维、微小固体颗粒、料浆等介质。适用于经常操作，启闭迅速，轻便，流体阻力小，结构简单，相对体积小，重量轻，便于维修，密封性能好，不受安装方向的限制，介质的流向可任意。

二、VQ677F/H/Y气动V型调节球阀主要零件部件材料表

序号	零件名称	材料名称
序号	零件名称	VQ677F/H/Y-C	VQ677F/H/Y-P	VQ677F/H/Y-R	VQ677F/H/Y-RL
1	底座	WCB	CF8	CF8M	CF3M
2	阀体	WCB	CF8	CF8M	CF3M
3	下阀轴	2Cr13	304	316	316L
4	密封圈	2Cr13+氮化/PTFE/PPL
5	球体	CF8	CF8	CF8M	CF3M
6	上阀轴	2Cr13	304	316	316L
7	填料	柔性石墨+不锈钢/PTFE
8	填料压盖	WCB	CF8	CF8M	CF3M
9	压板	WCB	CF8	CF8M	CF3M

三、VQ677F/H/Y气动V型调节球阀主要性能参数表

公称压力 PN(MPa)	试验压力		适用介质	适用温度
	壳体试验	密封试验
1.6	2.4MPa	1.76MPa	水、油、气及高粘度、含纤维、固体颗粒等介质	-28℃～550℃
2.4	3.75MPa	2.75MPa
4.0	6.0MPa	4.4MPa
检验和试验标准		JB/T 9092-99 、API 598

四、VQ677F/H/Y气动V型调节球阀主要外型尺寸表

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)
公称压力 PN(MPa)	公称通径 DN(mm)	W	W1	d	d1	H1
1.6	25	50	25	64	38	57
	40	60	25	82	49	63
	50	75	32	100	60	92
	65	85	38	120	75	100
	80	100	45	131	89	108
	100	115	50	158	113	117
	125	135	55	180	140	140
	150	160	65	216	164	177
	200	200	80	268	205	200
	250	240	92	326	259	252
	300	-	-	-	300	270
2.5	25	50	25	64	38	57
	40	60	25	82	49	63
	50	75	32	100	60	92
	65	85	38	120	75	100
	80	100	45	131	89	108
	100	115	50	158	113	117
	125	135	55	180	140	140
	150	160	65	216	164	177
	200	200	80	268	205	200
	250	240	92	326	259	252
	300	-	-	-	300	270
CLASS150	1’’	50	25	64	38	57
	11/2’’	60	25	82	49	63
	2’’	75	32	100	60	92
	21/2’’	85	38	120	75	100
	3’’	100	45	131	89	108
	4’’	115	50	158	113	117
	5’’	135	55	180	140	140
	6’’	160	65	216	164	177
	8’’	200	80	268	205	200
	10’’	240	92	326	259	252
	12’’	-	-	-	300	270

五、VQ677F/H/Y气动V型调节球阀主要结构图

该产品咨询手机：15158748774；同时欢迎广大客户来我厂参观指导！更多关于V型球阀相关产品详细介绍请登陆：
