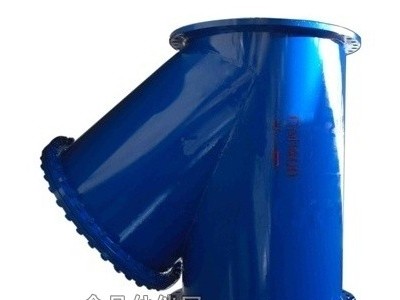

大口径Y型过滤器是一种比普通Y型过滤器口径大很多的过滤设备，该产品适用于口径较大的管道设备上使用，通常在大型项目上比较常见，我厂常年备现货DN300以上至DN600以下口径，压力0.6-2.5Mpa，更大口径Y型过滤器可按客户需求承接定制。
我厂生产的大口径Y型过滤器口径DN15mm-DN600mm为整体铸造而成，DN700mm-DN2000mm由钢管焊制而成。
二、大口径Y型过滤器主要零件部件材料表
| 序号 | 零件名称 | 材料名称 | ||||
| GL41H-C | GL41H-P | GL41H-PL | GL41H-R | GL41H-RL | ||
| 1 | 法 兰 | WCB | 304 | 304L | 316 | 316L |
| 2 | 阀 体 | WCB | 304 | 304L | 316 | 316L |
| 3 | 滤 网 | 304、304L、316、316L | ||||
| 4 | 螺栓螺帽 | WCB/35# | 304 | 304L | 316 | 316L |
| 5 | 垫 片 | 金属石墨、丁腈橡胶、聚四氟乙烯 | ||||
| 6 | 排污口 | WCB | 304 | 304L | 316 | 316L |
| 7 | 阀 盖 | WCB | 304 | 304L | 316 | 316L |
三、大口径Y 型过滤器主要执行标准表
| 设计标准 | HG/T 21627-91、GB/T 14382-93、SH/T 3411-99 |
| 法兰标准 | GB/T 9112-2000、HG 20592-97、HG 20615-97 |
| 结构长度标准 | GB/T 12221 |
| 试验与检验标准 | JB/T 9092 |
四、大口径Y型过滤器主要外型尺寸表
| 公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | |
| L | H | ||
| 1.6 | DN15 | 130 | 69 |
| DN20 | 145 | 70 | |
| DN25 | 160 | 72 | |
| DN32 | 180 | 90 | |
| DN40 | 200 | 110 | |
| DN50 | 220 | 120 | |
| DN65 | 250 | 150 | |
| DN80 | 285 | 180 | |
| DN100 | 300 | 190 | |
| DN125 | 350 | 215 | |
| DN250 | 380 | 250 | |
| DN200 | 480 | 290 | |
| DN250 | 560 | 355 | |
| DN300 | 610 | 420 | |
| DN350 | 695 | 500 | |
| DN400 | 780 | 620 | |
| DN450 | 850 | 700 | |
| DN500 | 900 | 765 | |
| DN600-DN2000 | 按客户需求定制 | ||
五、大口径Y型过滤器主要结构图
大口径Y型过滤器可按客户需求承接定制，欢迎来电咨询，咨询手机：15158748774，更多关于大口径Y型过滤器相关产品详细介绍请登陆：
