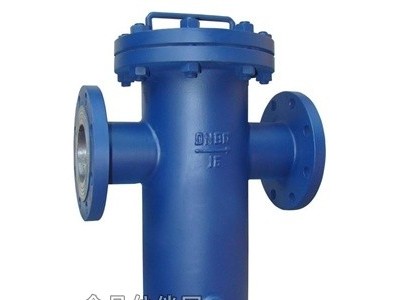

SRB-I直通篮式过滤器主要由桶式壳体、排污盖、滤篮、滤网、法兰、法兰盖及紧固件等组成。该过滤设备主要安装在管道上除去流体中的较大固体杂质，使机器设备(包括压缩机、泵等)、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。 直通篮式过滤器网眼总面积是入口管道面积的3-4倍，压差为0.05-0.15(MPa)，压力在设计有不同，它比其它过滤器技术要求高，主要用于管道上，当介质通过主管进入滤蓝后，固体杂质颗粒被阻挡在滤蓝内，而洁净的流体通过滤篮由过滤器出口排出。需要清洗时，只要旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重新装入即可。
SRB-I直通篮式过滤器广泛的应用在石油、化工、制药、食品等领域中。
二、SRB-I直通篮式过滤器主要零部件材料表
| 序号 | 零件名称 | 材料名称 | ||||
| SRB-I-C | SRB-I-P | SRB-I-PL | SRB-I-R | SRB-I-RL | ||
| 1 | 法 兰 | WCB | 304 | 304L | 316 | 316L |
| 2 | 阀 体 | WCB | 304 | 304L | 316 | 316L |
| 3 | 滤 网 | 304、304L、316、316L | ||||
| 4 | 滤 篮 | 304、304L、316、316L | ||||
| 5 | 螺栓螺帽 | WCB/35# | 304 | 304L | 316 | 316L |
| 6 | 密封件 | 金属石墨、聚四氟乙烯 | ||||
| 7 | 排污口 | WCB | 304 | 304L | 316 | 316L |
| 8 | 阀 盖 | WCB | 304 | 304L | 316 | 316L |
三、SRB-I直通篮式过滤器主要执行标准表
| 设计标准 | HG/T 21627-91、GB/T 14382-93、SH/T 3411-99 |
| 法兰标准 | GB/T 9112-2000、HG 20592-97、HG 20615-97 |
| 结构长度标准 | GB/T 12221 |
| 试验与检验标准 | JB/T 9092 |
四、SRB-I直通篮式过滤器主要外型尺寸表
| 公称压力 PN(MPa) | 公称通径 DN(mm) | 尺寸(mm) | 有效过滤 面积(m2) | 倍数 | 重量 (Kg) | |||||
| Φ | L | H1 | H2 | H3 | B | |||||
| 1.6 | 25 | 89 | 220 | 160 | 260 | 360 | R1/2’’ | 0.003619 | 6 | 15.7/13.8 |
| 32 | 89 | 220 | 165 | 270 | 370 | R1/2’’ | 0.003619 | 4.5 | 19.2/16..5 | |
| 40 | 114 | 280 | 180 | 300 | 400 | R1/2’’ | 0.005718 | 4.5 | 23.6/19 | |
| 50 | 114 | 280 | 180 | 300 | 400 | R1/2’’ | 0.005718 | 3 | 28.9/23 | |
| 65 | 140 | 330 | 220 | 350 | 460 | R1/2’’ | 0.009613 | 3 | 48.4/39 | |
| 80 | 168 | 340 | 260 | 400 | 510 | R1/2’’ | 0.01539 | 3 | 65.3/53 | |
| 100 | 219 | 420 | 310 | 470 | 580 | R3/4’’ | 0.02464 | 3 | 89.3/76 | |
| 150 | 273 | 500 | 430 | 620 | 730 | R3/4’’ | 0.04866 | 3 | 148.0/126 | |
| 200 | 325 | 560 | 530 | 780 | 900 | R3/4’’ | 0.07858 | 2.5 | 185/158 | |
| 250 | 426 | 660 | 640 | 930 | 1050 | R3/4’’ | 0.12005 | 2.5 | 230/195 | |
| 300 | 478 | 750 | 840 | 1200 | 1350 | R3/4’’ | 0.16537 | 2.3 | 307/260 | |
| 350-2000 | 按客户需求定制 | |||||||||
四、SRB-I直通篮式过滤器主要结构图
尊敬的客户！订购SRB-I直通篮式过滤器时请注明产品公称通径、公称压力、阀体材质、滤芯材质、过滤介质及过滤精度，如果你使用场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，我公司可按客户需求承接定制，欢迎来电咨询，咨询手机：15158748774，更多关于直通篮式过滤器相关产品详细介绍请登陆：
